ExBox
®
• CERTIFIKOVANÉ MODULÁRNÍ ÚLOŽIŠTĚ
Ochrana technologie proti výbuchu
ExBox® je patentované certifikované úložiště (patent CZ 308042, CZ 310739 ) pro uložení elektroinstalací v prostředí s nebezpečím výbuchu.
Vyvíjí a vyrábí ho česká deep-tech firma ATHEX Technology ve Zlíně.
Hliníková modulární konstrukce je navržena pro prostředí ATEX (zóny 2/22 a 1/21), s krytím IP69 podle EN 60529, odolností proti nárazu IK10 a provozním rozsahem −40 až +70 °C.
Na rozdíl od běžných průmyslových krytů chrání ExBox citlivou technologii i tam, kde hrozí výbuch, prach, vlhkost a extrémní teploty.
Jedno certifikované úložiště nahradí několik jednoúčelových řešení a nese 20letou záruku na hliník.
Vyrábíme • Certifikujeme • Garantujeme
130let
ověřený princip
75%
lehčí než standardní ocelové řešení 100 kg
25%
méně vybavení díky efektivnímu řešení
20let
servisní garance
na hliníkový ExBox
• ZÁKLAD SYSTÉMU
ExBox UNI
Základem je certifikované hliníkové úložiště s pevným závěrem „d" — uzavřená konstrukce pro bezpečné uložení elektrických instalací v Ex prostředí. Pomocí systémového konfigurátoru se rozšiřuje do produktových linií i zákaznických konfigurací.
• Optimalizovaný tenkostěnný hliníkový odlitek
• Antikorozní mechanické spoje z nerezu
• Krytí IP68 / 69 a mechanická odolnost IK10
• Ex certifikované kabelové a konektorové rozhraní
• Modulární systém EBS / EBD
• Servis oprávněn vlastníkem zařízení
ExBox Single - EBS
400 × 500 × 154 mm • 11,5 kg • 8,2 l

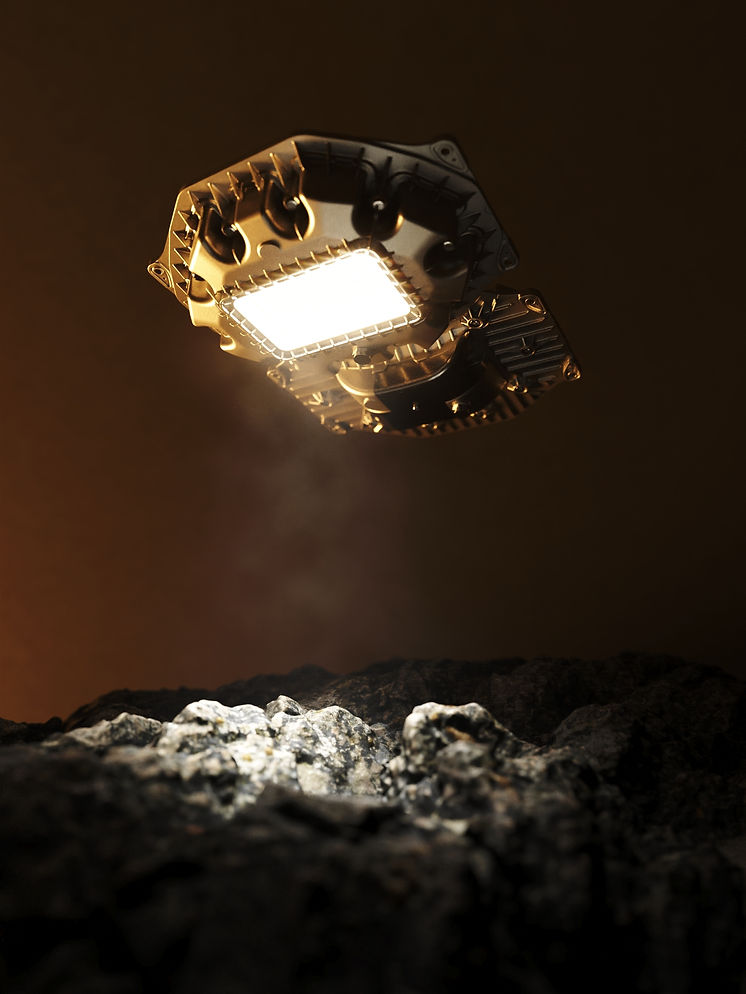

ExBox Double - EBD
688 × 500 × 164 mm • 19,5 kg • 16,4 l
Jedno certifikované úložiště • Více technologií • Nižší certifikační zátěž
• DŮKAZ
O 75 % lehčí
než ocelová
alternativa
Stejná úroveň ochrany, zlomek hmotnosti. Standardní ocelové řešení váží kolem 100 kg a vyžaduje zvedací techniku.
Standardní
řešení
ExBox
25 kg
Nižší hmotnost znamená montáž bez zvedací techniky,
nižší nároky na nosnou konstrukci a levnější dopravu i servis v provozu.
100 kg
• CERTIFIKACE
Průmyslové standardy
Na vyžádání.
CE
IP68
IP69
IK10
+75°C
ATEX
Ex I / II
V procesu
• PRODUKTOVÉ LINIE
Varianty ExBox
Jedno certifikované úložiště + konfigurátor = desítky aplikací. Stovky variant.
ExBox je navržen jako modulární systém certifikovaných úložišť.
ExBox Single Lighting
EBS L
ExBox Single Emergency
EBS L EM
ExBox Single MONITORING
EBS M
PRODUKTOVÁ LINIE
• PROJEKTOVÉ ŘEŠENÍ NA MÍRU
Konfigurátor
Vlastní integrace
Do ExBox® UNI integrujeme
jakékoliv průmyslové zařízení.
→ Aktivní síťové prvky · Router · Switch · AP · Firewall
→ MaR systémy · SCADA · Edge computing · Datová centra
→ Detekční a kamerové systémy · Čidla · Pohybové AI
→ Řízení osvětlení · DALI · DALI+ · ZIGBEE · KNX
→ Záložní zdroje · Jističe · PoE · UPS · Bateriové systémy
• PROVOZNÍ PROSTŘEDÍ
EX
Cílová klasifikace (v certifikaci)
Prostředí s nebezpečím výbuchu
II 2G Ex d IIB+H2 T6 Gb
II 2D Ex tb IIIB T100 °C Db IP68
II 3G Ex nR IIB+H2 T6 Gb
II 3D Ex tb IIIB T100 °C Db IP68
IND
Průmyslové prostředí
Těžký průmysl, hutnictví, petrochemie, potravinářství, farmacie.
HT
Vysoké teploty 70 °C +
Trvalé provozní teploty přesahující 70 °C. Hutě, slévárny, energetika.
EM
Nouzové
Nouzové osvětlení a evakuační systémy v Ex i průmyslových prostředích.
• SPECIFIKACE
Technické parametry
Materiál
Závěr
Spoje
Krytí
Nárazová odolnost
Teplota
EX klasifikace
Alu slitina · tlakové lití
Pevný „d" · IEC / EN 60079-1
Nerez · antikorozní
IP68 / IP69
IK10
−40 °C až +70 °C
Zóna I / II · ATEX v procesu
ExBox Single - EBS: rozměry
ExBox Single - EBS: hmotnost
ExBox Double - EBD: rozměry
ExBox Double - EBD: hmotnost
Garance
Patenty
Certifikace
400 × 500 × 154 mm
11,5 kg · 8,2 l dutina
688 × 500 × 164 mm
19,5 kg · 16,4 l dutina
20 let · kus za kus
CZ 308042 · CZ 310739
Na vyžádání
ExBox benefity
01
Pevný závěr „d"
Princip ochrany proti přenesení exploze ověřený více než 130 lety provozu ExBox využívá osvědčený bezpečnostní princip v moderním tlakově litém hliníkovém úložišti.
02
Konsolidace provozních požadavků v jednom úložišti
Provoz a údržba napříč průmyslovými odvětvími řeší stejné výzvy – certifikaci, instalaci, servis, odstávky i budoucí modernizaci technologií. ExBox je sjednocuje do jednoho certifikovaného úložiště a přináší jednodušší správu i nižší náklady během celého životního cyklu.
03
Servis a systémová garance
Dvacetiletá garance na hliníkové úložiště ExBox, dlouhodobá servisní podpora a modulární výměna komponent zajišťují rychlý servis, minimální odstávky a spolehlivý provoz po celou dobu životnosti.
04
Modularita a integrace
ExBox umožňuje integrovat osvětlení, kamery, komunikační prvky i další průmyslovou elektroniku od ověřených světových výrobců. Technologie uvnitř lze v průběhu životního cyklu modernizovat nebo vyměňovat, aniž by bylo nutné měnit certifikované úložiště.
05
Odolná hliníková konstrukce
Patentovaná tlakově litá hliníková konstrukce spojuje vysokou mechanickou odolnost, nízkou hmotnost a dlouhou životnost. Recyklovatelný materiál přispívá k efektivnímu využití zdrojů během celého životního cyklu.
